Ausführungsbeschreibung WC-Trennwände Typ AL PUR

Höhe der Anlage: ca. 200 cm einschließlich 15 cm Bodenluft


Wände: aus 28 mm starken Schichtstoff-Verbundelementen, Kern 24 mm
Purenit-Hartschaum RG 400, beidseitig belegt mit 2 mm dicken HPL-Vollkernplatten, Farben weiß oder grau bzw. im Objekt nach Angabe der Bauleitung;

Wandanschluß mittels LM-Spezialprofil 40/25/1,5 mm, Verschraubung erfolgt an gefliester Wand; Ausgleich von Bautoleranzen möglich;

Türanschlag aus LM-Spezialprofil mit Gummidichtung an der Schloßseite; obere Quertraverse über Frontwand aus LM-Spezialprofil 40/25/1,5 mm; durch gleiche Abmessungen der LM-Profile somit flächenbündige Rahmenkonstruktion;

Verbindung der Frontwand mit Mittel- bzw. Seitenwand unsichtbar    mit Betteinhängebeschlägen;

alle sichtbaren Kanten sind mit LM-Profil eingefaßt;

höhenverstellbare Stützen 15 mm Durchmesser aus Kunststoff mit Stahlkern einschließlich Kunststoffrosetten


Türen: Ausführung wie Wände, Breite 600 mm, umlaufend mit LM-Spezialprofil 7/31/7/1,5 mm eingefasst;

alle LM-Profile E6/EV1 eloxiert bzw. weiß pulverbeschichtet


Beschlag pro Tür: die Verriegelung erfolgt am Pfostenelement mit Vollkunststoffoliven mit äußerer Schauscheibe sowie Notentriegelung
bzw.
WC-Riegeleinsteckschloß sowie Vollkunststoffoliven mit äußerer Schauscheibe sowie Notentriegelung;

an der Innen- und Außenseite der Türen sind Vollkunststoff-Zugknöpfe angebracht;

2 LM-Bänder E6 / EV1 eloxiert bzw. weiß pulverbeschichtet, verdeckt befestigt; mit selbstschließendem Kunststoffkegel mit Stahlstift


Aufriss-AL28

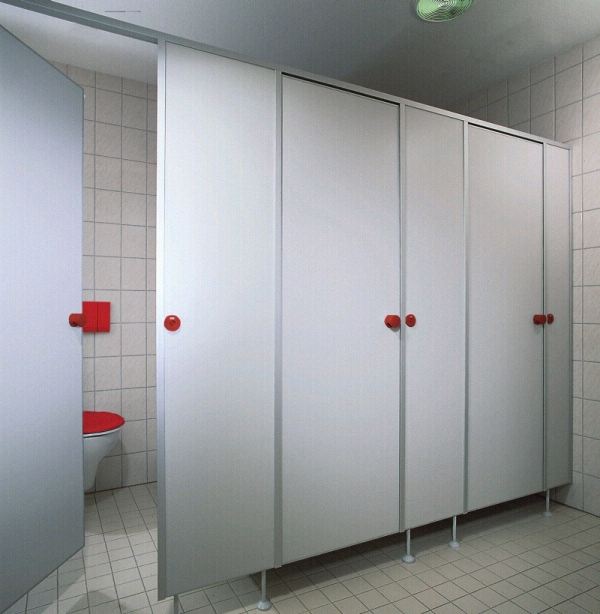

al28pur
